GANTERUD – PRÄZISION PER KNOPFDRUCK

Die GANTERUD L-Serie bietet ausgeklügelte Ausgleichs- und Traversiergeräte, mit denen Sie dank modernster Technologie schwere Lasten präzise und sicher handhaben können.

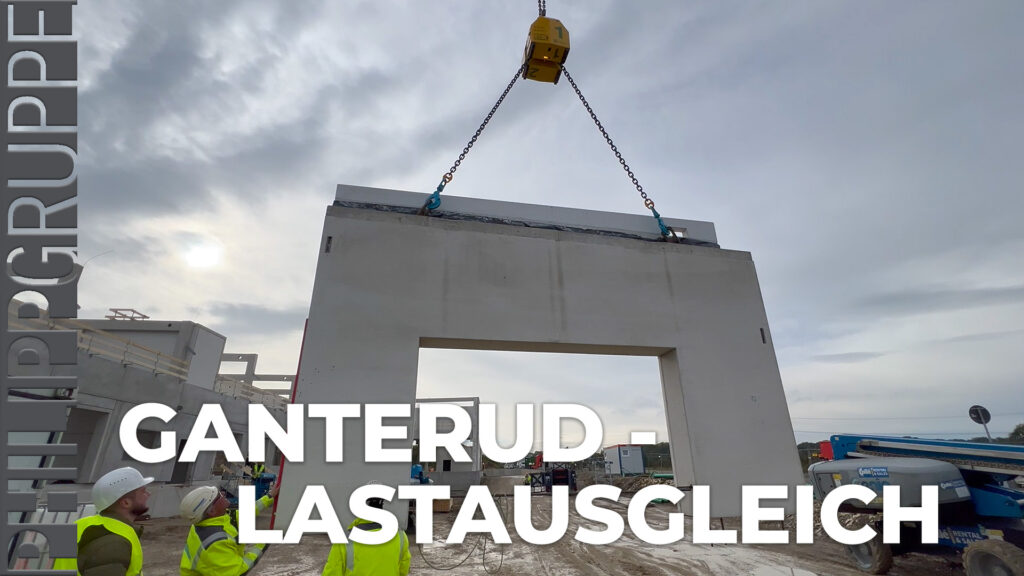

FILM

GANTERUD
IM EINSATZ

GANTERUD – PRÄZISION PER KNOPFDRUCK

Die GANTERUD L-Serie bietet ausgeklügelte Ausgleichs- und Traver- siergeräte, mit denen Sie dank modernster Technologie schwere Lasten präzise und sicher handhaben können.

4 gute Gründe für Ganterud

Schwere Last, wir haben eine einfache Lösung.

Maximale Arbeitsicherheit 

Mit dem Lastausgleichsgerät von Ganterud heben Sie nicht nur Lasten, sondern auch Ihre Sicherheitsstandards – für maximalen Schutz von Mensch und Material.

Optimiertes Zeitmanagement

Dank intelligenter Technologie beschleunigt das Gerät Ihre Arbeitsabläufe spürbar – und minimiert Stillstand auf ein Minimum.

Flexible Anwendung

Ob schwere Lasten oder anspruchsvolle Hebeaufgaben – die Lastausgleichsgeräte von Ganterud sind der vielseitige Profi für jede Anwendung.

Reduzierter Personalbedarf

Das Lastausgleichsgerät macht komplexe Hebevorgänge zum Kinderspiel – weniger Personal, mehr Effizienz, spürbare Einsparungen bei Kosten und Ressourcen.

Mögliche Anwendungsfälle für Ganterud

BETONBAU

BAUMASCHINENVERLEIH

HOLZBAU

HALLEN- UND ZELTBAU

FREILEITUNGSBAU / WINDKRAFT

BAUUNTERNEHMEN

STAHLBAU

MASCHINENBAU / ANLAGENBAU

FERTIGTEILWERKE

Bewährte Technologie in
neuen Anwendungsbereichen

Bewährte Technologie in
neuen Anwendungs-
bereichen

Wenden schwerer Gegenstände

Entsperren Sie das Kettenrad mit der Fernbedienung und nutzen Sie die Pro-Modelle auch als Umlenkrolle. Die Kette kann dann ohne Widerstand frei laufen. Wenn längere Anschlagketten benötigt werden sollten, sind diese als Zubehör erhältlich.

Exakte und fein abgestimmte Ausrichtung

Die L-Serie bietet mit ihrem reversiblen Hub höchste Präzision und kann dank der zwei Geschwindigkeiten exakt ausgeglichen werden.

Optimieren Sie  Ihre Produktivität

Mit nur einem Knopfdruck können Objekte mühelos ausgerichtet und somit teure Kran- und Standzeiten reduziert werden.

Robust und stark

Eine robuste und bewährte Technologie sowie ein betriebssicherer Elektromotor sorgen dafür, dass die L-Serie bei jeder Witterung von -20 °C bis +40 °C auch unter schwierigen Bedingungen einsetzbar ist.

Zuverlässig und einfach im Handling

Durch das robuste Gehäuse und den IP65 klassifizierten Elektroantrieb lässt sich die GANTERUD L-Serie nicht nur einfach in allen Lagen bedienen, sondern auch unkompliziert reinigen.

Funkfernbedienung

Mit einer benutzerfreundlichen und nach IP67 klassifizierten Fernbedienung lassen sich die Ausgleichs- und Traversiergeräte kinderleicht steuern.

Minimaler Wartungsbedarf

Neben einer regelmäßigen Reinigung muss lediglich auf die Akkuladung geachtet werden. Der Akkuladestand kann direkt hinter der Wartungsklappe abgelesen werden.

Sie haben Fragen?
Wir die Antworten!

1. Was ist die Nivellierungskraft?

Die Kraft, die das Kettenrad aufbringen kann. Diese Kraft ist der maximale Unterschied von Seite A zu Seite B, den die Last haben darf.

2. Was bedeutet das "A" auf der Fernsteuerung?

NICHT drücken! Sonst entkoppelt man leicht die Fernbedienung des Geräts. Diese muss danach wieder verknüpft werden.
-> Weitere Informationen in der Bedienungsanleitung.

3. Wo lese ich den Batteriestand ab?

Hinter der Wartungsklappe am Gerät selbst. GRÜN = >75%, GELB = >50%, ROT = <25%

4. Kann ich den Schnelllauf auch beim Hub einschalten?

NEIN! Dieser dient nur zum schnelleren Ausgleich der Kettenlängen - im unbelasteten Zustand.

5. Was hat es mit der „Freischalt“-Funktion auf sich – und kann im Zweifelsfall die Last umschlagen, wenn ich aus Versehen freischalte?

Die Freischaltfunktion schaltet das Kettenrad in den „Umlenkrollen“-Modus. Dieser MUSS immer vor dem Hub eingeschaltet werden, um eine einseitige Mehrbelastung zu verhindern. Sollte dieser unter Last ausgelöst werden, verhindert der Getriebewiderstand von ca. 5-10 % der Nivellierungskraft ein unkontrolliertes Umschlagen der Last. Jedoch sollte trotzdem nicht leichtfertig damit umgegangen werden!

6. Welche Sicherheit bietet das Gerät? (Abschaltautomatik, Gewichtsanzeige…)

Das Gerät hat keine Abschaltung bei Überlast – ebenfalls keine Gewichtsanzeige. Bei Unsicherheit, bitte Fa. PHILIPP GmbH fragen bzw. eine Kranwaage zur Hilfe nehmen. Alle tragenden Teile haben einen Sicherheitsfaktor von 4:1 gegen Bruch. Der Haken kann nicht eingezogen werden, da das Gerät die Kettenlänge (Nullposition) kennt.

7. Wie lange hält die Akku-Ladung?

Je nach Belastung. Bei „normaler Belastung“ ca. eine Woche. Bei anspruchsvoller Belastung (Stellen schwerer Treppen) ca. 1-2 Tage.

8. Kann das Gerät auch bei Regen/Schnee aufgeladen werden?

L3-L12: Die Wartungsklappe kann geschlossen werden, während geladen wird.
L20 und L50HD: Es gibt ein Cover für schlechtes Wetter.

9. Kann die Kette gekürzt werden?

Ja, das kann durch die Fa. PHILIPP GmbH erfolgen, auch eine längere Kette kann verbaut werden. Generell sollte jedoch VOR Bestellung geprüft werden, ob eine längere oder kürzere Kette Sinn macht.

10. Wie weit reicht die Funkreichweite der Fernbedienung?

Ca. 100 Meter bei freiem Sichtfeld.

11. Wenn ich schwere Objekte habe, kann ich diese beim Nivellieren aufsetzen, um weniger Gewicht am Ganterud hängen zu haben?

NEIN! Bei allen PRO-Geräten gilt: „Nivellieren nur in der Luft!“ Ein „Aufsetzen“ der Last kann dazu führen, dass das Gleichgewicht der Last gestört wird. Somit können größere Kräfte entstehen und der Motor leicht überlastet werden.

12. Wofür steht "Heavy Duty Produktgruppe"?

Die Geräte der Heavy Duty Produktgruppe sind hauptsächlich für den industriellen Einsatz konzipiert worden. Sie haben keine Kettenfreischaltung - dafür aber eine im Vergleich zu ihrer Tragfähigkeit sehr viel stärkere Antriebseinheit.

13. Was mache ich, wenn ich mir bei der Auslegung der Last, die ich heben/nivellieren will, unsicher bin?

Nehmen Sie gerne Kontakt mit der PHILIPP GmbH auf. Unser Experten-Team hilft Ihnen dabei, Ihre Last richtig auszulegen. Die Verwendung einer Kranwaage auf einer der Kettenseiten ist ebenfalls eine gängige Lösung zur Last-Bestimmung.

14. Wie genau kann ich nivellieren?

Die Nivellierung kann so fein eingestellt werden, dass selbst tonnenschwere Bauteile millimetergenau ausgerichtet werden können.

15. Darf ich das Ganterud-Ausgleichsgerät zum Heben mit einem Strang verwenden?

NEIN! – Niemals darf nur ein Haken eingehängt sein!

16. Was muss ich vor der Anwendung beachten?

Bedienungsanleitung lesen und verstehen
Sichtprüfung des Gerätes
Batteriestand prüfen und Trennschalter einschalten
Gerät auf Funktion prüfen
Den Hebevorgang planen / Risikoanalyse erstellen

17. Wie lade ich das Gerät?

Ausgleichsgerät ausschalten -> Trennschalter ausschalten.

18. Wie und durch wen muss das Gerät geprüft werden?

Durch einen befähigten Servicepartner (die PHILIPP GmbH für Deutschland, Österreich und die Schweiz). Der Prüfungsintervall beträgt alle 12 Monate.

19. Langt die Nivellierungskraft überhaupt aus, um mein gewünschtes Objekt ausgleichen zu können?

Referenzbeispiel: Einer unserer Kunden hatte die Anforderung gestellt, 28 t schwere Treppen mit Podest vom Tieflader (liegend) in Positionen zu bringen (ca. 65°). Der maximale Gewichtsunterschied beider Seiten lag dabei bei ca. 4,5 t. Diese Aufgabe haben wir mit 2 Stück L20 abbilden können.
Falls Sie sich bei der Bestimmung der Nivellierungskraft für Ihr Objekt unsicher sind, setzen Sie sich vorab bitte mit dem Experten-Team der PHILIPP GmbH in Verbindung! Wir helfen Ihnen gerne dabei, die für Sie optimale Lösung zu bestimmen.
