Lastaufnahmemittel
Lastaufnahmemittel müssen passend zur Last, zum Einsatzbereich und zu den sicherheitstechnischen Anforderungen ausgelegt sein. Diese Rubrik bündelt technische Informationen und Anwendungshinweise rund um Auswahl, Auslegung und sichere Verwendung von Lastaufnahmemitteln.
Thematisch geht es hier um Normen, Tragfähigkeit, Lastwechsel, Einsatzbedingungen und grundlegende Anforderungen an eine sichere Lastaufnahme.
FACHWISSEN
Lastaufnahmemittel
Harmonisierte Normen und Regelwerke
Europa
EN 13155 „Krane – Sicherheit Lose Lastaufnahmemittel“
Beinhaltet Definitionen für Lastaufnahmemittel mit 0 bis 16.000 Lastwechselzyklen.
EN 13001 1 bis 3 Krane-Konstruktion
Unter diese Norm fallen alle Lastaufnahmemittel, die nicht unter die EN 13155 fallen. Um die Verladeprozesse zu beschleunigen, sind beispielsweise in großen Umschlagbetrieben wie Häfen deutlich höhere Geschwindigkeiten möglich. Dieser Faktor muss bei der Konstruktion bekannt sein.
Ein entscheidender Punkt bei der Beschaffung ist bei einem derartigen Langzeitbetrieb die Lebensdauer. 2 Millionen oder mehr Lastwechsel müssen daher problemlos möglich sein.
Ergänzend: EN 1993 EuroCode 3
Nord-Amerika
ASME BTH-1 Design of Below the Hook Lifting Devices
ASME B30.20 Below the Hook Lifting Devices
In der ASME-Norm wird nach der Design-Kategorie A und B unterschieden und die entsprechende Service Class definiert.
| Service Class | Ladezyklen |
|---|---|
| 0 | 0–20 000 |
| 1 | 20 001–100 000 |
| 2 | 100 001–500 000 |
| 3 | 500 001–2 000 000 |
| 4 | über 2 000 000 |
Weltweit
Lloyd’s Register Rules
Onshore / Offshore
DNV GL Rules
Onshore / Offshore
NORSOK Rules
Onshore / Offshore
Dies sind die mitgeltenden (harmonisierte) Normen
DIN EN 1090
Beschäftigt sich mit Ausführung von Stahltragwerken und Aluminiumtragwerken. Die PHILIPPGRUPPE ist zugelassen für den Vertrieb die Ausführungsklasse EXC 3. Diese gilt für Tragwerke mit hoher Schadensfolgeklasse, die vorwiegend statisch oder dynamisch beansprucht werden. Betriebe im Geltungsbereich der Klassen EXC 3 müssen eine qualifizierte Schweißaufsichtsperson und geprüfte Schweißer mit gültiger Schweißer-Prüfungsbescheinigung sowie Schweißverfahren mit gültiger Qualifikation einsetzen.
ISO 9001
Definiert die Anforderungen an Qualitätsmanagementsysteme.
DGUV 100-500
Beschreibt die Deutsche Gesetzliche Unfallversicherung für das Betreiben von Arbeitsmitteln.
Es gelten folgende
relevante Parameter
Neben der Bestimmung der Lastwechselzahl sind der Einsatzort und die vor Ort herrschenden Temperaturen für die Auswahl des verwendeten Materials besonders relevant.
- Die Einsatztemperaturen müssen bei der Konstruktion bekannt sein.
- Das Standard-Lastaufnahmemittel wird in einem Temperaturbereich von -10 °C bis +60 °C eingesetzt.
- Bei der Verwendung im Außenbereich können Temperaturen bis zu -20 °C erreicht werden.
- In einigen Regionen der Welt sind sogar Temperaturen bis zu -60 °C möglich.
Allgemeine
Informationen
Für Lastaufnahmemittel gelten die Maschinenrichtlinien 2006/42/EG des Europäischen Parlaments und des Rates vom 17. Mai 2006 über Maschinen und Änderung der Richtlinie 95/16/EG.
Generell gilt
Eine technische Regel (Norm) hat keine Gesetzeskraft, aber sie löst die sogenannte Vermutungswirkung aus. Das bedeutet: Wer sich an die in den technischen Regelwerken genannten Vorgaben hält, muss davon ausgehen, dass er die übergeordneten verpflichtenden Anforderungen erfüllt.
Konformitätsvermutung
Wenn harmonisierte Normen angewendet werden besteht die Konformitätsvermutung.
Harmonisierte Normen leisten einen wichtigen Beitrag zur Produktsicherheit und damit zur Rechtssicherheit von Herstellern. Harmonisierte Normen können Sie nutzen, um den Nachweis zu führen, dass Produkte den Anforderungen der europäischen Richtlinien bzw. Verordnungen entsprechen. Sie repräsentieren in hohem Maße den aktuellen Stand der Technik.
Durch den Prozess der Harmonisierung wird die Einheitlichkeit hinsichtlich aller Normen in ganz Europa erhöht. Die Richtige Norm spart Zeit, Geld und erhöht die Sicherheit der Mitarbeiter. Nennen Sie uns die Anwendungswünsche für das Lastaufnahmemittel und wir stellen die Harmonie der Norm her. Wir arbeiten mit der pauschalen Standard Norm DIN EN 13155 bis 16.000 Lastwechsel oder spezifische Auslegung und Bemessung nach DIN EN 13001 bis 2.000.000 Lastwechsel.
Wir entwickeln das richtige Produkt mit Ihnen zusammen.
Nehmen Sie Kontakt zu unseren Experten auf!

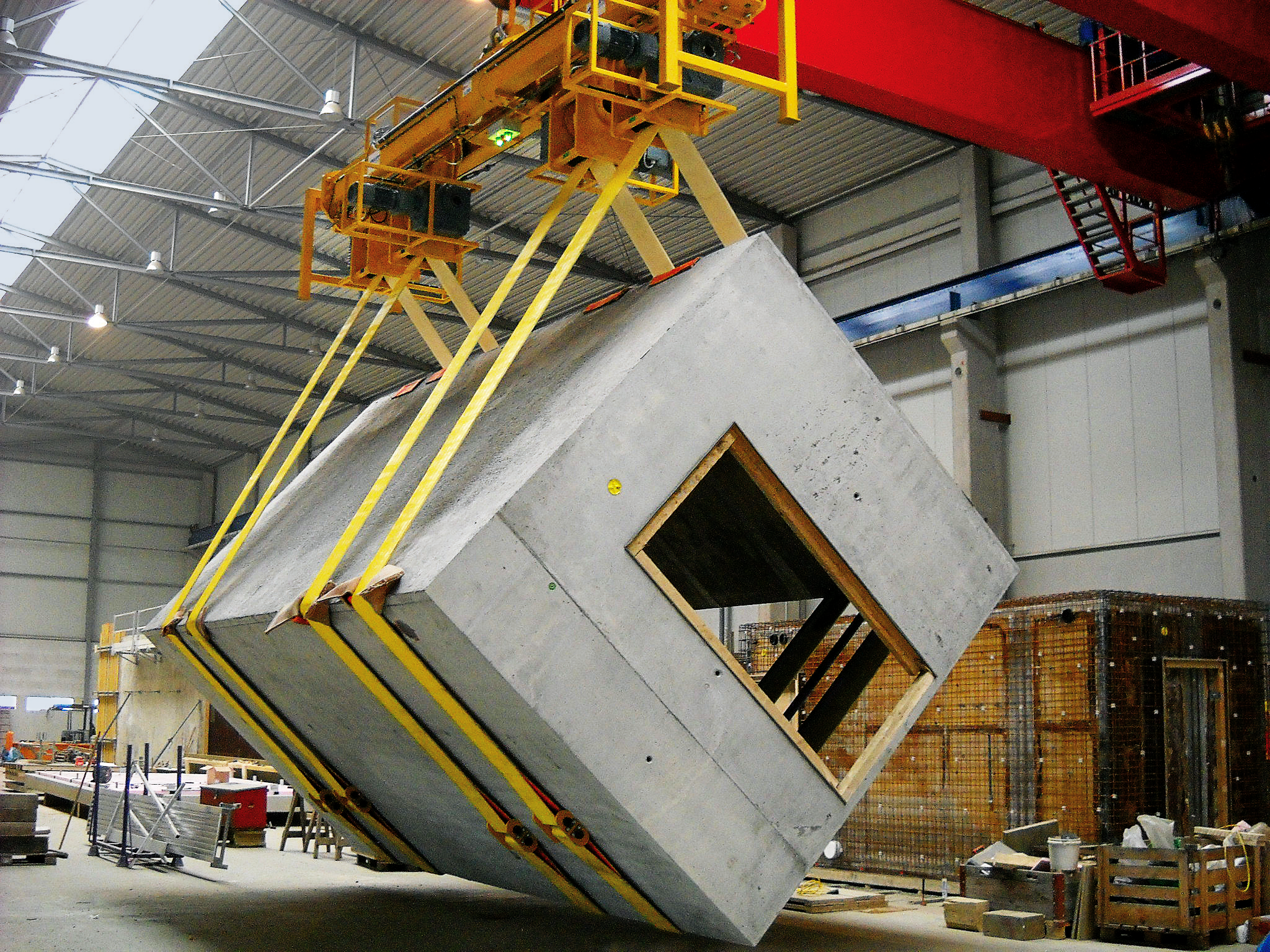

Lastaufnahmemittel ist
nicht gleich Lastaufnahmemittel

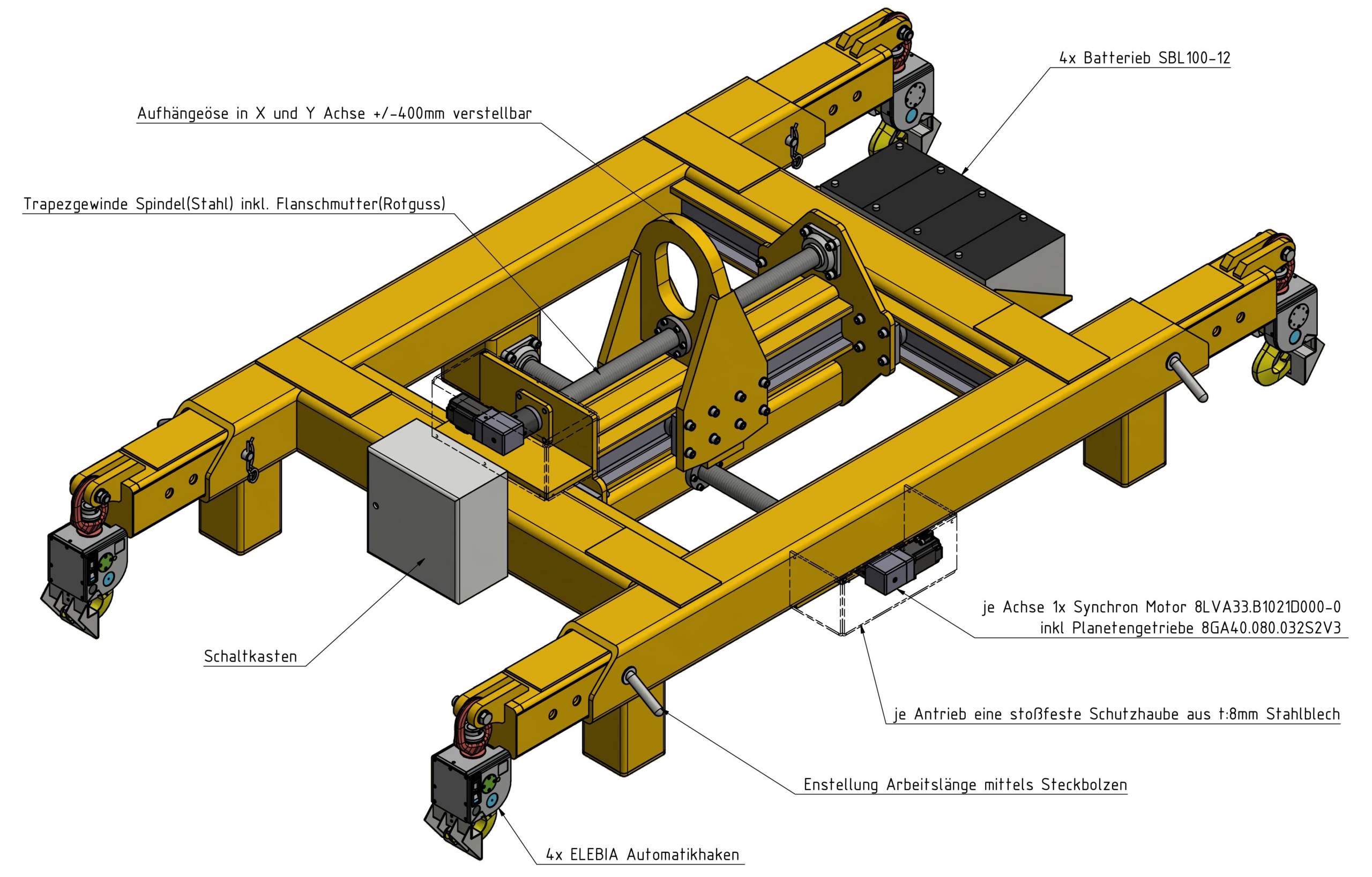

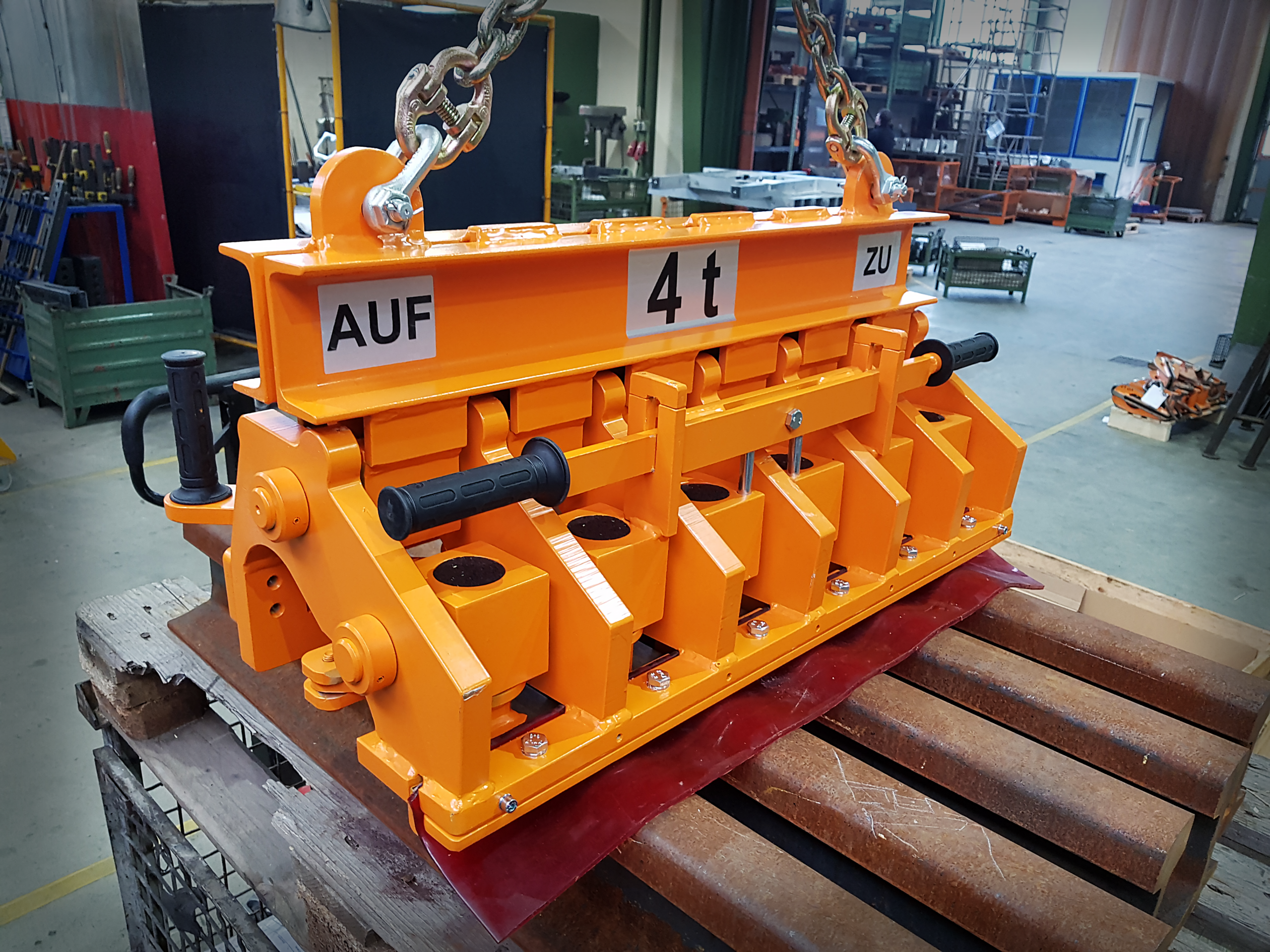

Auslegung nach DIN EN 13155
- Tragkraft (WLL): 25.000 kg
- CE-Kennzeichnung / Konformitätserklärung nach EG-Maschinenrichtlinien 2006/42/EG
- Auslegung nach harmonisierten Normen:
In Anlehnung an 13155 für 16.000 Lastwechsel
In Anlehnung an DIN EN 13001 und DIN EN 1993 - DIN EN ISO 1210 Sicherheit von den Maschinen
- Fertigung nach 1090-2 Stahlbauten Ausführungsklasse: EXC2
- Zerstörungsfreie Prüfung der Schweißnähte (ZfP) VT, PT, MT, UT...
- Bewertungsmerkmale, z. B. DIN EN ISO 5817 (C)
- DIN EN ISO 12944 Korrosionsschutz
- Schichtdicke ist abhängig von der Lebensdauer ca. 80 µm bis 120 µm
- DGUV Regel 100 – 500 „Betreiben von Arbeitsmitteln“

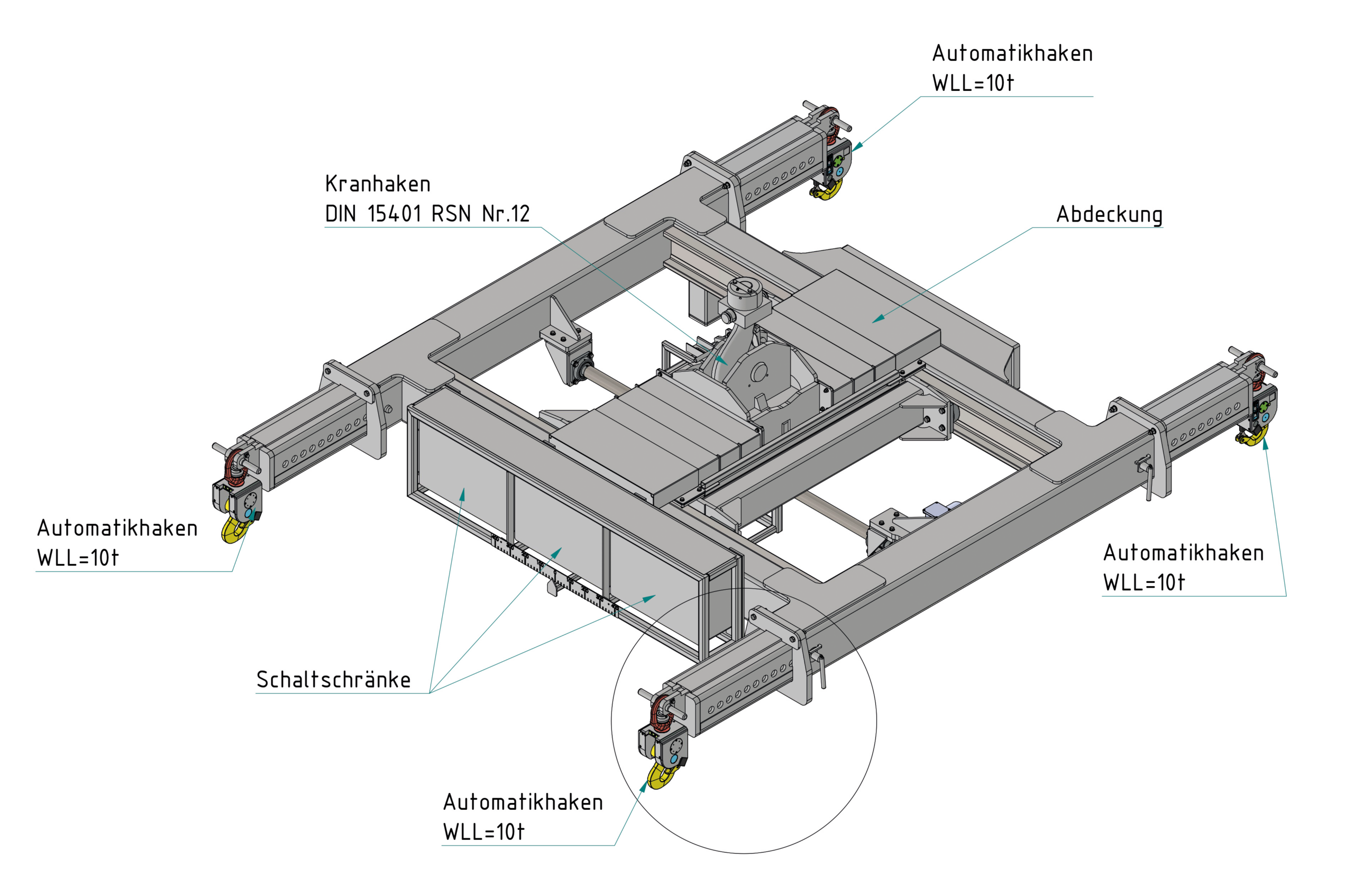

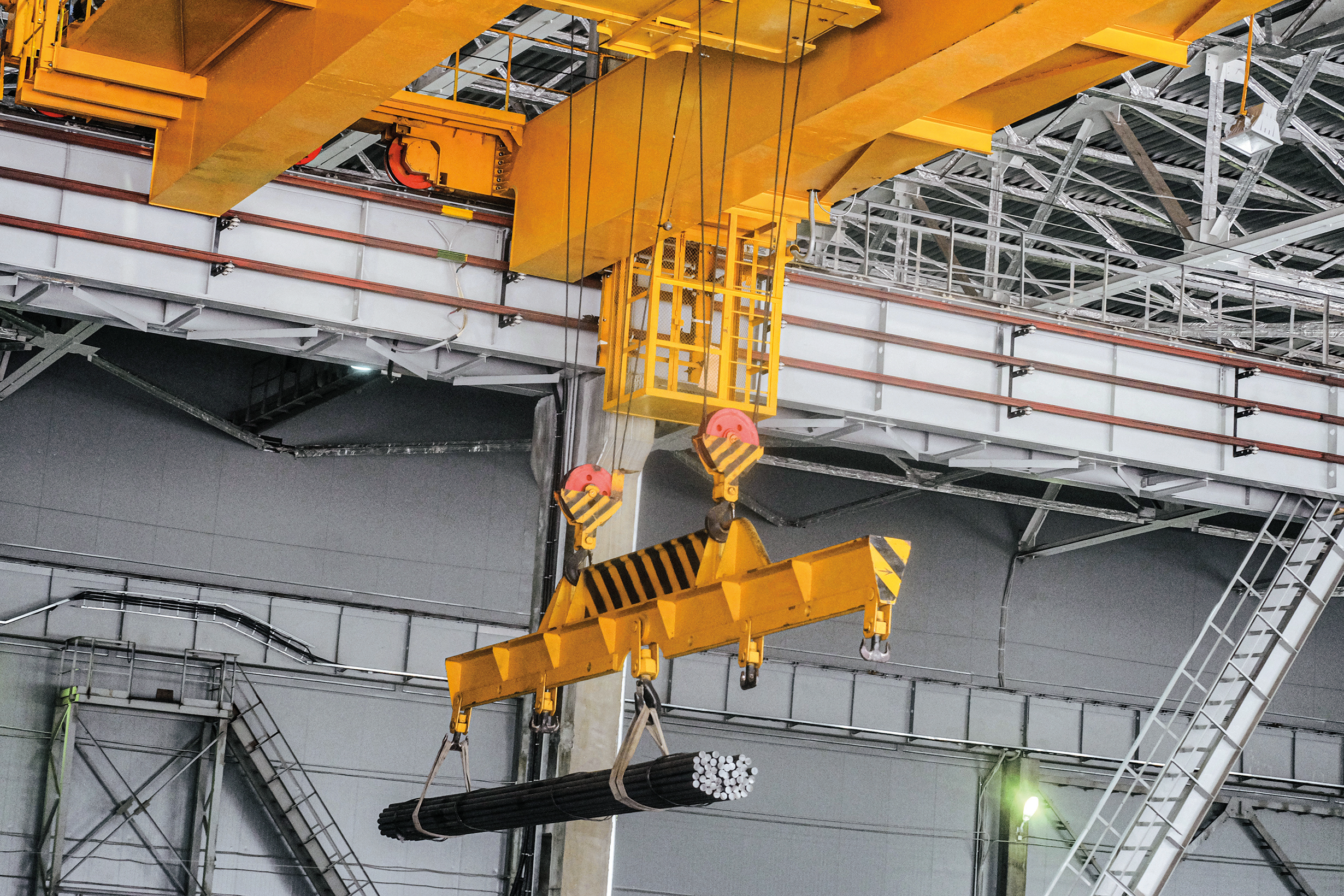

Auslegung nach DIN EN 13001
- Tragkraft (WLL): 25.000 kg
- CE-Kennzeichnung / Konformitätserklärung nach EG-Maschinenrichtlinien 2006/42/EG
- Auslegung nach harmonisierten Normen:
In Anlehnung an 13001 für 200.000 Lastwechsel
In Anlehnung an DIN EN 13155 und DIN EN 1993 - DIN EN ISO 12100 Sicherheit von den Maschinen
- Fertigung nach 1090-2 Stahlbauten Ausführungsklasse: EXC3
- Zerstörungsfreie Prüfung der Schweißnähte (ZfP) VT, PT, MT, UT...
- Bewertungsmerkmale, z. B. DIN EN ISO 5817 (B)
- DIN EN ISO 12944 Korrosionsschutz, Schichtdicke ist abhängig von der Lebensdauer, ca. 80 µm bis 360 µm
- DGUV Regel 100 – 500 „Betreiben von Arbeitsmitteln“
